پاور ٹرانسفارمر 200kva بائی 15kv سے 0.4kv

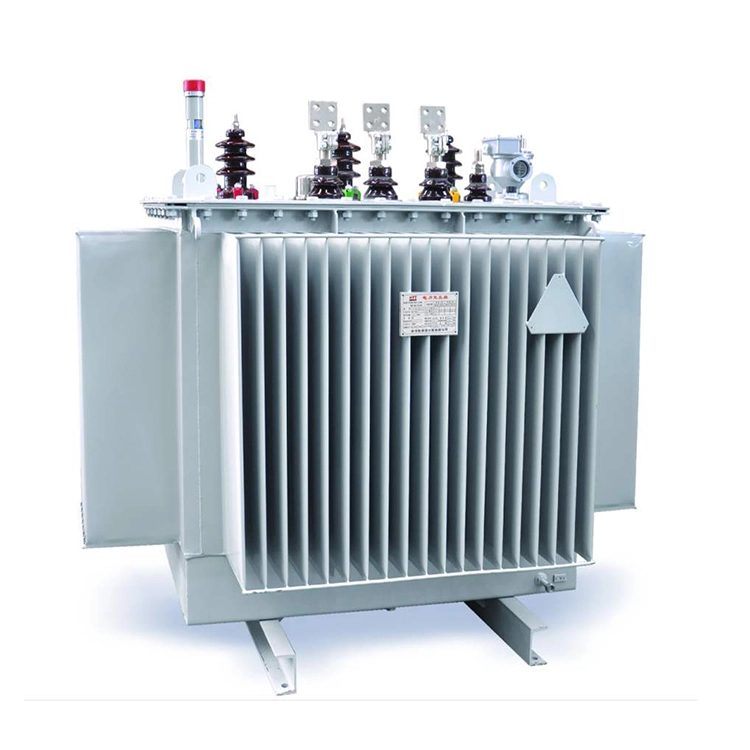

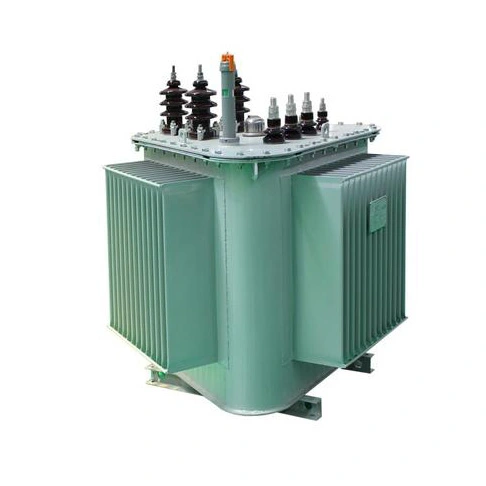

پاور ٹرانسفارمر 200kva بائی 15kv سے 0.4kv ایک قسم کا پاور ٹرانسفارمر ہے جس کی ریٹیڈ صلاحیت 200kva، 15 kv کا ان پٹ وولٹیج، اور آؤٹ پٹ وولٹیج 0.4 kv ہے۔

ہماری کمپنی اعلی مقناطیسی چالکتا پر مبنی سلکان اسٹیل کا استعمال کرتی ہے، جسے مزید اعلیٰ معیار کی کولڈ رولڈ سلکان اسٹیل شیٹس میں پروسیس کیا جاتا ہے اور پھر ایک ساتھ اسٹیک کیا جاتا ہے۔ سمیٹنے والی کوائلز اور نئے موصلیت کے مواد اور عمل کے لیے فوائل کا استعمال کرتے ہوئے، پاور ٹرانسفارمر 200kva بائی 15kv سے 0.4kv میں اعلی درجہ حرارت کی مزاحمت، جھٹکا مزاحمت، اور مکمل طور پر سیل شدہ ڈھانچہ ڈیزائن کی خصوصیات ہیں۔

مکمل طور پر سیل شدہ ڈھانچے کا ڈیزائن ٹرانسفارمر کے تیل کے مستحکم معیار کو یقینی بناتا ہے، دیکھ بھال کے چکر کو بڑھاتا ہے، اور ساتھ ہی، نالیدار شیٹ کی قسم کے ہیٹ سنک پر مشتمل مجموعی آئل ٹینک کو فاسفیٹنگ اور ملٹی لیئر اینٹی رسٹ اسپرے کرنے کے عمل کا استعمال کرتے ہوئے تیار کیا جاتا ہے، جس میں موسم کی بہترین مزاحمت ہوتی ہے۔

پاور ٹرانسفارمر 200kva بائی 15kv سے 0.4kv کا کنکشن گروپ Dyn11 ہے، جو پاور گرڈ پر ہارمونکس کے اثرات کو کم کرتا ہے اور بجلی کی فراہمی کے معیار کو بہتر بناتا ہے۔

تکنیکی پیرامیٹر:

س: فیکٹری چھوڑنے سے پہلے 200kva سے 15kv سے 0.4kv تک کے پاور ٹرانسفارمر کو کن معائنہ اشیاء سے گزرنا چاہئے؟

A: ٹرانسفارمر کے مستحکم اور موثر آپریشن کو یقینی بنانے کے لیے، ٹرانسفارمر کو تیار کرنے سے پہلے اس پر ٹیسٹ کی ایک سیریز کی جائے گی۔ ڈی سی ریزسٹنس ٹیسٹ کے لیے، ہائی اور لو وولٹیج کے تین فیز وائنڈنگز کی ڈی سی ریزسٹنس کی پیمائش کریں، تھری فیز بیلنس ریٹ چیک کریں، اور ٹوٹی ہوئی تاروں اور ناقص سولڈرنگ کا ازالہ کریں۔ وولٹیج تناسب کے ٹیسٹ کے لیے، اصل 15kV/0.4kV تناسب کی پیمائش کریں، نل کی پوزیشن کی درستگی کی تصدیق کریں اور موڑ کی تعداد میں کوئی غلطی نہیں ہے۔ موصلیت کے خلاف مزاحمت کے ٹیسٹ کے لیے، ہائی اور لو وولٹیج کے درمیان اور ہائی اور لو وولٹیج اور گراؤنڈ کے درمیان موصلیت کی پیمائش کرنے کے لیے ملٹی فنکشن میٹر کا استعمال کریں، اور تعین کریں کہ آیا موصلیت اہل ہے۔ پاور فریکوئنسی برداشت کرنے والی وولٹیج ٹیسٹ کو ہائی اور لو وولٹیج سے گراؤنڈ کے درمیان، کم وولٹیج سے گراؤنڈ کے درمیان، اور ہائی اور لو وولٹیج کے درمیان، موصلیت کی طاقت وغیرہ کا اندازہ لگانے کے لیے وولٹیج ٹیسٹ پاس کرتا ہے۔

سوال: نئے نصب شدہ یا اوور ہولڈ پاور ٹرانسفارمرز 200kva کے 15kv سے 0.4kv تک کے امپلس کلوزنگ ٹیسٹ کو ان کے آپریشن میں ڈالنے سے پہلے ان کا انعقاد کیوں ضروری ہے؟

A: پاور گرڈ میں بغیر لوڈ ٹرانسفارمرز کو ہٹانے سے اوور وولٹیج آپریشنل ہو جائے گا۔ ایک چھوٹے کرنٹ گراؤنڈنگ سسٹم میں، اس اوور وولٹیج کا طول و عرض ریٹیڈ فیز وولٹیج سے 3 سے 4 گنا تک پہنچ سکتا ہے۔ ایک بڑے گراؤنڈنگ سسٹم میں، آپریشنل اوور وولٹیج کا طول و عرض بھی ریٹیڈ فیز وولٹیج سے 3 گنا تک پہنچ سکتا ہے۔ لہذا، یہ جانچنے کے لیے کہ آیا ٹرانسفارمر کی موصلیت ریٹیڈ وولٹیج اور آپریشن کے دوران آپریشنل اوور وولٹیج کو برداشت کر سکتی ہے، اس سے پہلے کہ پاور ٹرانسفارمر 200kva by 15kv سے 0.4kv تک کے کئی امپلس کلوزنگ ٹیسٹ کرائے جائیں۔

اس کے علاوہ، جب بغیر لوڈ ٹرانسفارمر کو کام میں لایا جائے گا، تو ایک جوش میں اضافے کا کرنٹ پیدا ہوگا، جس کی قدر ریٹیڈ کرنٹ سے 6 سے 8 گنا تک پہنچ سکتی ہے۔ چونکہ ایکسائٹیشن سرج کرنٹ ایک بڑی الیکٹرو ڈائنامک قوت پیدا کرے گا، اس لیے امپلس کلوزنگ ٹیسٹ کا انعقاد بھی 15kv سے 0.4kv تک پاور ٹرانسفارمرز 200kva کی مکینیکل طاقت پر غور کرنے کے لیے ایک موثر اقدام ہے اور کیا ریلے پروٹیکشن خراب ہو جائے گی۔
