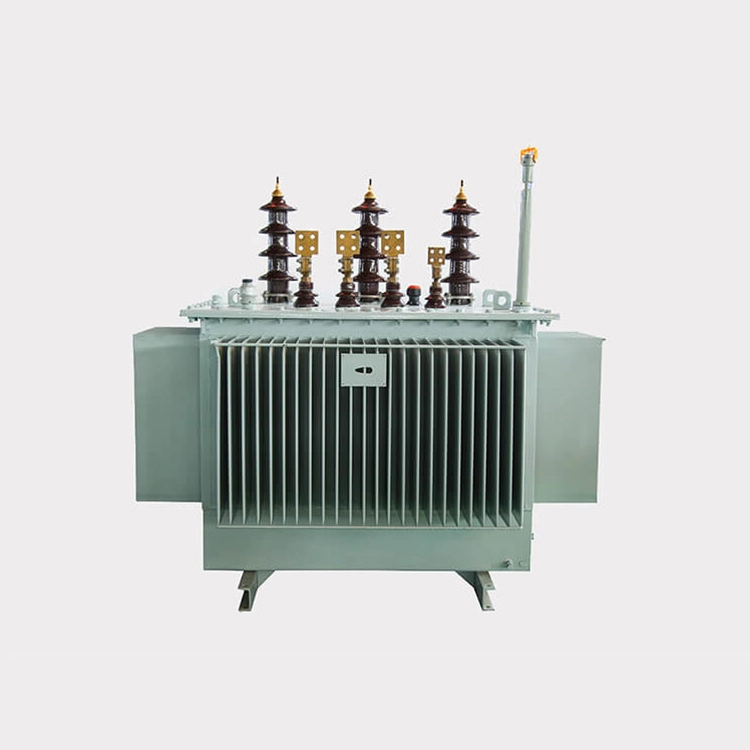

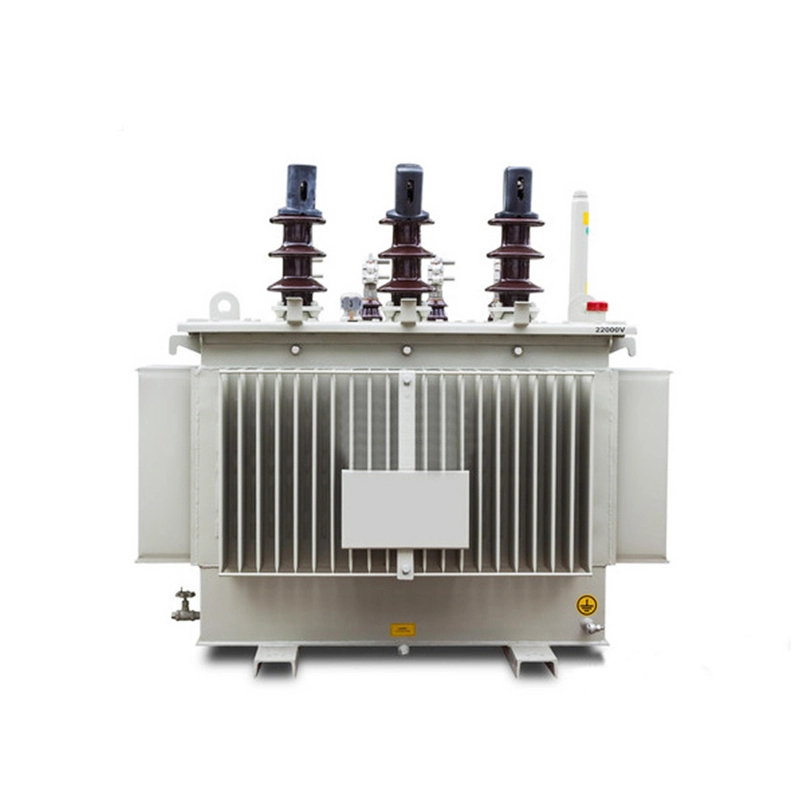

22kv سے 400v 200kva پاور ٹرانسفارمر

22kv سے 400v 200kva پاور ٹرانسفارمر پاور ٹرانسمیشن اور ڈسٹری بیوشن کے میدان میں ایک ناگزیر کلیدی برقی آلات ہے۔ یہ برقی مقناطیسی انڈکشن کے اصول کی بنیاد پر وولٹیج کی تبدیلی اور پاور ٹرانسمیشن کو حاصل کرتا ہے۔ سازوسامان بنیادی طور پر ایک کور، ونڈنگز، گرمی کی کھپت کے ڈھانچے اور حفاظتی تحفظ کے اجزاء پر مشتمل ہوتا ہے، جس میں مستحکم ڈھانچہ اور قابل اعتماد آپریشن ہوتا ہے۔

22kv سے 400v 200kva پاور ٹرانسفارمر اعلیٰ کوالٹی کولڈ رولڈ اورینٹڈ ہائی مقناطیسی پارمیایبلٹی سلکان سٹیل شیٹس کو بطور مواد استعمال کرتا ہے اور 45° فل ڈھلوان ملٹی اسٹیج پروگریسو لیمینیٹنگ کے عمل کو اپناتا ہے، جو یقینی بناتا ہے کہ کوئی لوڈ نقصان نہیں ہوتا ہے اور نہ ہی لوڈ کرنٹ میں نمایاں کمی ہوتی ہے اور نہ ہی سطح کو کم کیا جاتا ہے۔

22kv سے 400v 200kva پاور ٹرانسفارمر کی کم وولٹیج وائنڈنگ کے لیے، چھوٹی صلاحیت کے علاوہ جو تانبے کے تاروں کا استعمال کرتے ہیں، عام ڈھانچہ تانبے کے ورق کے ساتھ ایک بیلناکار زخم ہوتا ہے۔ ہائی وولٹیج وائنڈنگ کاغذ کے ڈھکے ہوئے فلیٹ تاروں یا اینامیلڈ تاروں کا استعمال کرتے ہوئے کثیر پرت والی بیلناکار ساخت کو اپناتی ہے۔

اسی وائنڈنگ تکنیک کو اپنا کر اور تیز رفتار وائنڈنگ مشین کا استعمال کرتے ہوئے، اس بات کو یقینی بنایا جاتا ہے کہ وائنڈنگ تناؤ مستقل رہے اور تار کے بنڈل کو قریب سے ترتیب دیا جائے، اس طرح ایک متوازن ایمپیئر ٹرن ڈسٹری بیوشن، کم رساو مقناطیسی فیلڈ، اعلی مکینیکل طاقت، اور مضبوط مخالف شارٹ سرکٹ کی صلاحیت حاصل ہوتی ہے۔

تکنیکی پیرامیٹر:

خصوصیات:

1. اعلی کارکردگی اور توانائی کی بچت

22kv سے 400v 200kva پاور ٹرانسفارمر کا اوسط بغیر لوڈ نقصان میں GB/T6451 معیار کے مقابلے میں 30% کی کمی ہوئی ہے، اوسط لوڈ نقصان میں 25% کی کمی ہوئی ہے، اور آپریٹنگ لاگت میں اوسطاً 20% کی کمی ہوئی ہے۔

2. اعلی وشوسنییتا

22kv سے 400v 200kva پاور ٹرانسفارمرز میں مضبوط مخالف شارٹ سرکٹ کی صلاحیت ہے اور مکمل طور پر سیل شدہ ڈھانچہ ڈیزائن آکسیجن اور نمی کو داخل ہونے سے روک سکتا ہے، موصلیت کی عمر کو کم کر سکتا ہے اور سروس کی زندگی کو بڑھا سکتا ہے۔

3. لمبی عمر اور دیکھ بھال سے پاک آپریشن

عام استعمال کی مدت کے دوران، ٹرانسفارمر تیل کو تبدیل کرنے کی ضرورت نہیں ہے. دیکھ بھال کی لاگت کم ہے اور ڈیزائن کی عمر 20 سال سے تجاوز کر سکتی ہے۔

سوال: 22kv سے 400v 200kva پاور ٹرانسفارمر کے آئل ٹینک کی ساخت اور سگ ماہی کا طریقہ کیا ہے؟ ایندھن کے ٹینک کی سطح کا علاج کیسے کیا جاتا ہے؟

A: ایک نالیدار تیل کا ٹینک جس میں مکمل طور پر مہر بند ڈھانچہ ہے (ٹینک کے کنارے کو ویلڈیڈ یا بولٹ کیا جا سکتا ہے) کو اپنایا گیا ہے۔ نالیدار پلیٹیں کولڈ رولڈ اسٹیل پلیٹوں کو تہہ کر کے بنتی ہیں، جن میں گرمی کی کھپت اور لچکدار اخترتی کے ذریعے تیل کے حجم کو ایڈجسٹ کرنے کا کام ہوتا ہے، اور تیل کے ذخائر کو بدل سکتے ہیں۔ اور سگ ماہی ٹیکنالوجی کے بارے میں، درآمد شدہ نیم مائع سلیکون کو 22kv سے 400v 200kva پاور ٹرانسفارمر کے سگ ماہی مواد کے طور پر استعمال کیا جاتا ہے، جو زیادہ درجہ حرارت کے خلاف مزاحم ہے اور آسانی سے بوڑھا نہیں ہوتا ہے، اور اس کی سگ ماہی کی اچھی کارکردگی ہے۔ تمام فاسٹنر سیلف لاکنگ اینٹی لوزنگ نٹس استعمال کرتے ہیں۔

مزید برآں، تیل کے ٹینک کا علاج سینڈ بلاسٹنگ زنگ کو ہٹانے اور الیکٹرو اسٹیٹک پاؤڈر چھڑکنے (جیسے ایپوکسی رال یا ایکریلک رال کوٹنگز) کے ساتھ کیا جاتا ہے، پینٹ فلم کی موٹائی 150μm سے زیادہ ہوتی ہے، جو سنکنرن مزاحمت، موسم کے خلاف مزاحمت، اور بڑھاپے کے خلاف خصوصیات فراہم کرتی ہے۔
