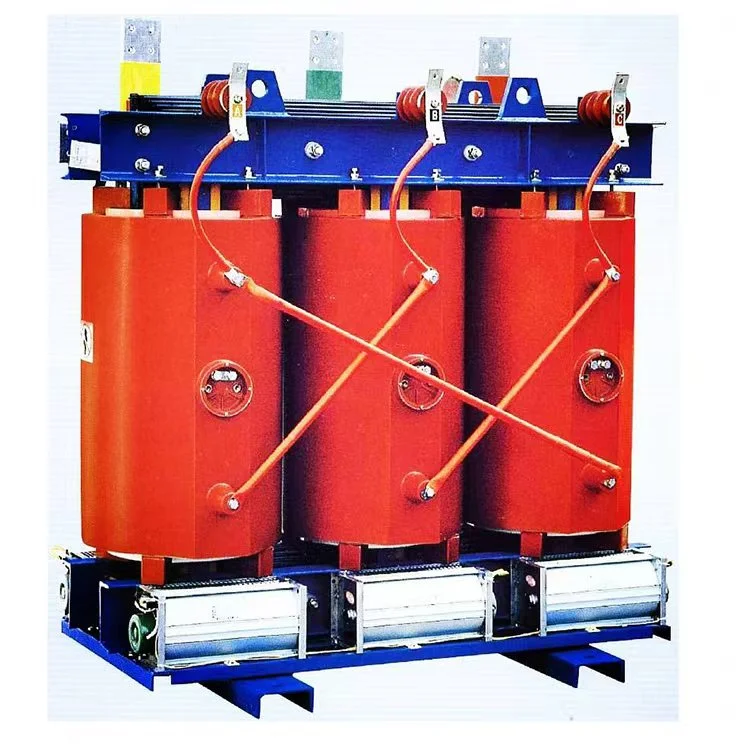

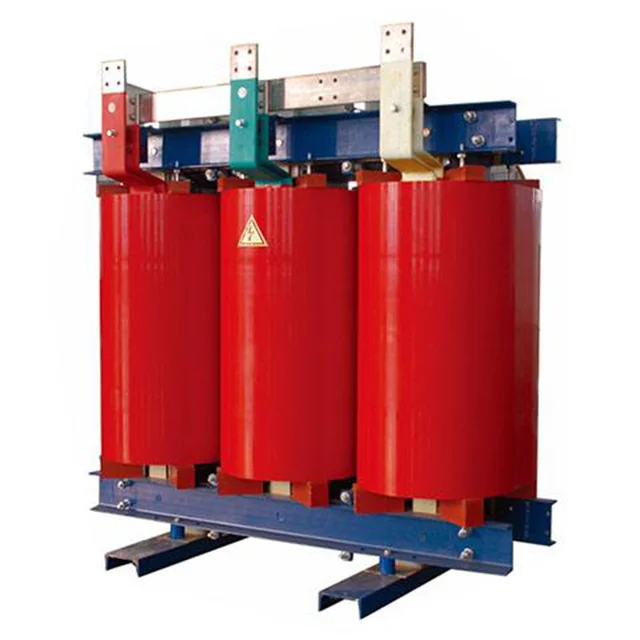

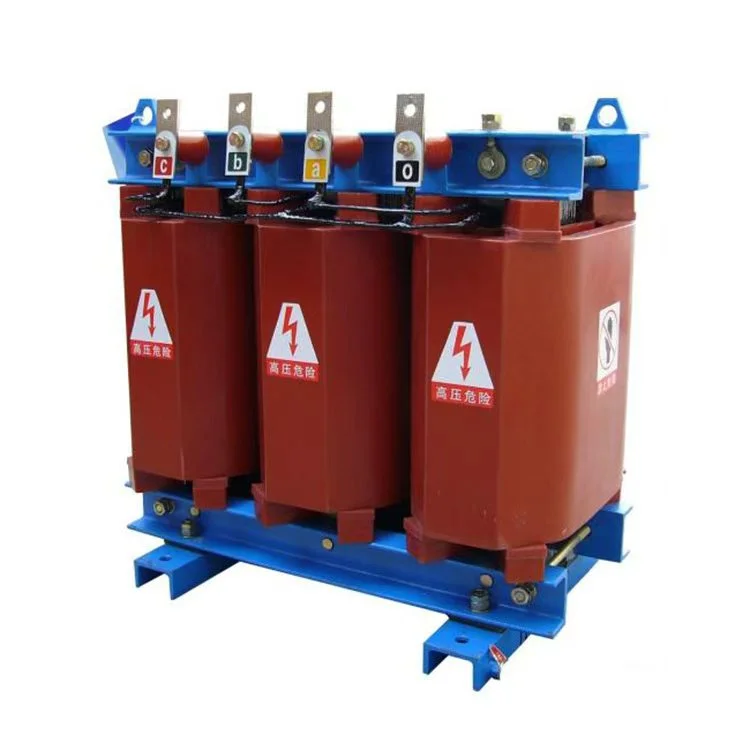

500kva 11kv ڈرائی ٹائپ این ایل ٹی سی ڈسٹری بیوشن ٹرانسفارمر

بڑھتی ہوئی عالمی بجلی کی طلب کے پس منظر میں، 500kva 11kv خشک قسم کے nltc ڈسٹری بیوشن ٹرانسفارمر کو دیہی پاور گرڈز، صنعت، تجارت، نئی توانائی، اور عوامی سہولیات جیسے شعبوں میں بڑے پیمانے پر استعمال کیا جاتا ہے۔ دنیا بھر کے 50 سے زیادہ ممالک اور خطوں میں آپریشن کے ذریعے ان کی اعلیٰ وشوسنییتا کی توثیق کی گئی ہے۔ انہیں تنزانیہ، زمبابوے، گھانا، جنوبی افریقہ، کینیا، زیمبیا، اور دیگر سمیت ممالک اور خطوں میں فروخت کیا گیا ہے۔

500kva 11kv خشک قسم کے این ایل ٹی سی ڈسٹری بیوشن ٹرانسفارمر کی ساختی خصوصیات:

کنڈلی: کوائل کو تانبے کے کنڈکٹرز سے زخم کیا جاتا ہے، یا تو تار کے زخم یا ورق کے زخم، فائبر گلاس سے مضبوط کیے جاتے ہیں، اور ویکیوم ڈرائینگ اور ڈیگاسنگ کے عمل کا استعمال کرتے ہوئے فلرز کے بغیر ایپوکسی رال کے ساتھ مکمل طور پر کاسٹ کیے جاتے ہیں۔ اس کے نتیجے میں اعلی مکینیکل طاقت، مضبوط شارٹ سرکٹ برداشت کرنے کی صلاحیت، اور بہترین تحریک مزاحمت ہوتی ہے۔

ہائی وولٹیج وائنڈنگز: اسٹارٹ اور اینڈ ٹرمینلز، نیز انٹرمیڈیٹ ٹیپنگ لیڈز، تانبے کے گری دار میوے کے ساتھ سرایت شدہ ہیں۔ یہ ڈھانچہ اچھی سختی فراہم کرتا ہے، آسانی سے نل کو تبدیل کرنے میں سہولت فراہم کرتا ہے، اور ایک صاف اور جمالیاتی طور پر خوشگوار ظاہری شکل کو یقینی بناتا ہے۔

کور: کور کو اعلی معیار کے اناج پر مبنی کولڈ رولڈ سلکان اسٹیل شیٹس کا استعمال کرتے ہوئے 45 ڈگری مکمل طور پر میٹرڈ ملٹی سٹیپ لیپ جوائنٹس کے ساتھ جمع کیا جاتا ہے۔ 500kva 11kv خشک قسم کے nltc ڈسٹری بیوشن ٹرانسفارمر کی سطح کو ایک موصل رال کی تہہ کے ساتھ لیپ کیا گیا ہے، جو نمی کے خلاف مزاحمت، زنگ سے بچاؤ اور شور میں کمی فراہم کرتا ہے۔

کلیمپنگ سسٹم: کور، کلیمپنگ فکسچر اور کنڈلی کے درمیان لچکدار اجزاء استعمال کیے جاتے ہیں تاکہ کنڈلی کو مسلسل کمپریشن میں رکھا جا سکے، اس طرح شور کی سطح کم ہوتی ہے۔

کولنگ ڈیزائن: 500kva 11kv خشک قسم کا nltc ڈسٹری بیوشن ٹرانسفارمر قدرتی کولنگ (AN) کے لیے ڈیزائن کیا گیا ہے۔ طولانی وینٹیلیشن نالیوں کو مکمل طور پر کاسٹ ہائی وولٹیج اور کم وولٹیج وائنڈنگز کی کوائل کی دیواروں کے اندر پہلے سے تیار کیا جاتا ہے۔ زبردستی ایئر کولنگ AF آلات کولنگ پنکھے ایک اختیار کے طور پر نصب کیے جا سکتے ہیں۔ زبردستی ایئر کولنگ کے ساتھ، 500kVA اور اس سے کم کی درجہ بندی کے لیے ریٹیڈ آؤٹ پٹ کی صلاحیت میں 50%.40% اضافہ کیا جا سکتا ہے۔

درجہ حرارت کی نگرانی: 500kva 11kv خشک قسم کا nltc ڈسٹری بیوشن ٹرانسفارمر BWDK سیریز کے درجہ حرارت کنٹرولر سے لیس ہے۔ پلاٹینم ریزسٹنس سینسرز Pt100 کو کم وولٹیج کوائلز کے اوپری حصے میں پہلے سے ایمبیڈڈ سوراخوں میں رکھا جاتا ہے تاکہ ہوا کے درجہ حرارت میں اضافہ کی نگرانی کی جا سکے۔ کنٹرولر خود بخود کولنگ پنکھے کو شروع یا روکتا ہے اور فالٹ الارم، اوور ٹمپریچر الارم، اور اوور ٹمپریچر ٹرپ جیسے افعال فراہم کرتا ہے۔ یہ خصوصیات خشک قسم کے ٹرانسفارمر کے لیے قابل اعتماد اوورلوڈ تحفظ فراہم کرتی ہیں، اس طرح اس کی آپریشنل حفاظت میں اضافہ ہوتا ہے۔

پروڈکٹ پیرامیٹرز:

سازوسامان کی پیداوار

نیم تیار شدہ مصنوعات

پروٹیکشن انکلوژر IP21

ٹرانسفارمر کور

ٹرانسفارمر وائنڈنگ

ٹیسٹ سینٹر

سمیٹنے والی ورکشاپ
