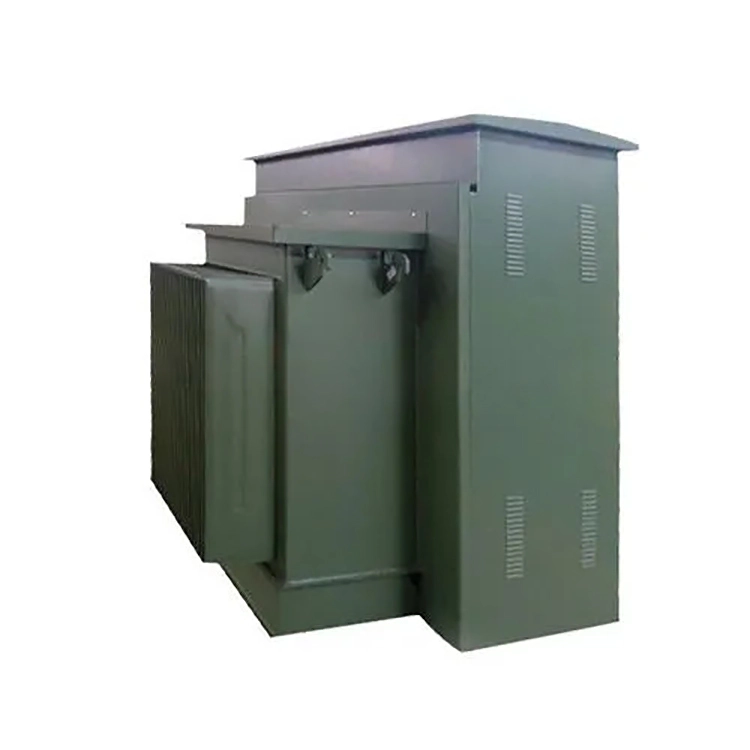

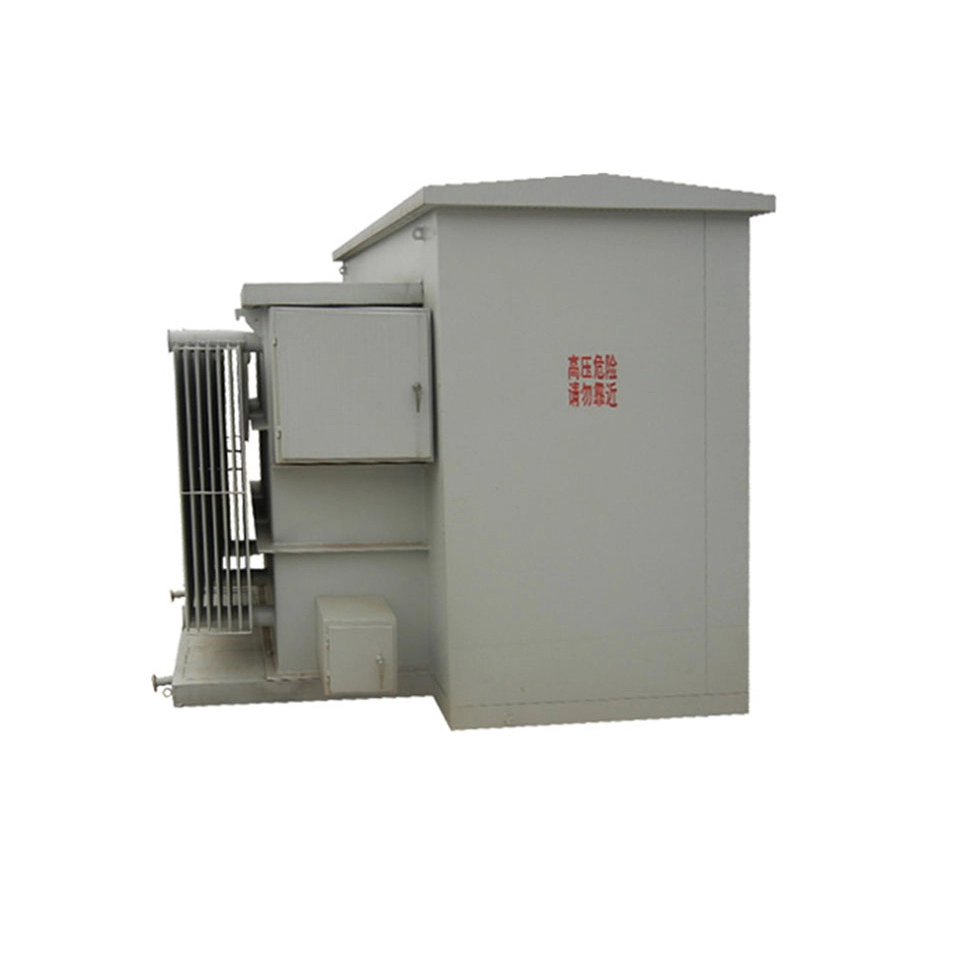

پیڈ ماؤنٹڈ ٹرانسفارمر 100 Kva 13.8 Kv

اس پیڈ ماؤنٹڈ ٹرانسفارمر 100 kva 13.8 kv کی ریٹیڈ پاور کو ONAN کے ذریعے ٹھنڈا کیا جاتا ہے۔ بنیادی وولٹیج 13.8kV ہے اور نل کی حد ±2*2.5% (NLTC) ہے۔ ثانوی وولٹیج کو اپنی مرضی کے مطابق اور منتخب کیا جا سکتا ہے. وہ ایک Dyn11 ویکٹر گروپ بناتے ہیں۔

جدید ٹیکنالوجی کے ساتھ ڈیزائن کیا گیا ہے اور اعلیٰ معیار کے مواد اور اجزاء کا استعمال کرتا ہے، اس طرح پیڈ ماؤنٹڈ ٹرانسفارمر 100 kva 13.8 kv کے قابل بھروسہ معیار اور طویل آپریٹنگ وقت کو یقینی بناتا ہے۔ سازوسامان کو اعلیٰ پارگمیتا پر مبنی سلکان سٹیل کی چادروں، اعلیٰ پاکیزگی کے کنڈکٹیو وائنڈنگز، بڑھاپے کے خلاف مزاحم موصلی مواد اور پائیدار مہربند اجزاء سے نہایت احتیاط سے تیار کیا گیا ہے۔ ماخذ سے پوری مشین کے استحکام کو یقینی بنانے کے لیے بنیادی اجزاء کے معیار کو سختی سے کنٹرول کیا جاتا ہے۔

نمی سے بجلی کے جھٹکے اور سنکنرن کے خلاف شاندار مزاحمت کے ساتھ، پیڈ ماؤنٹڈ ٹرانسفارمر 100 kva 13.8 kv میں موصلیت کی بہترین کارکردگی ہے۔ یہ مختلف بیرونی آب و ہوا کے حالات کو اپنا سکتا ہے۔ آپریشن کے دوران، اس میں کم کمپن اور کم شور ہوتا ہے، اور بغیر بوجھ کے نقصان اور بوجھ کے نقصان کو اچھی طرح سے کنٹرول کیا جاتا ہے، جس کے نتیجے میں اچھی توانائی کی بچت اور کھپت میں کمی کے اثرات مرتب ہوتے ہیں۔

پیڈ ماؤنٹڈ ٹرانسفارمر 100 kva 13.8 kv کا مکینیکل ڈھانچہ مستحکم اور قابل اعتماد ہے، جس میں سگ ماہی کے تحفظ کی تعمیل کی سطح ہے جو معیارات پر پورا اترتی ہے۔ یہ تیل کے رساو کے مسائل کو مؤثر طریقے سے روکتا ہے اور تحفظ اور حفاظتی خصوصیات کو یکجا کرتا ہے۔

تکنیکی پیرامیٹر:

ایک پیڈ ماؤنٹڈ ٹرانسفارمر 100 kva 13.8 kv کے لیے جو چل رہا ہے، فرض کریں کہ ٹرانسفارمر کے کم وولٹیج سائیڈ آؤٹ لیٹ پر تھری فیز میٹلک شارٹ سرکٹ ہوتا ہے، لیکن ہائی وولٹیج سائیڈ فیوز نہیں اڑا ہے اور 13.8 kV آؤٹ لیٹ سرکٹ بریکر نے بھی اپ اسٹریم سبسٹیشن کو ٹرپ نہیں کیا ہے۔ اس رجحان کی ممکنہ وجوہات کیا ہیں؟

مندرجہ ذیل حالات میں سے کسی کے لیے چیک کریں:

1. کیا فیوز کا ریٹیڈ کرنٹ بہت بڑا ہے، چاہے فیوز پرانا ہو لیکن ٹوٹا نہ ہو، یا فیوز اور لوڈ سوئچ لنکیج میکانزم پھنس گیا ہو۔

2. کیا اپ اسٹریم سرکٹ بریکر کے لیے اوور کرنٹ پروٹیکشن سیٹنگ بہت زیادہ ہے اور شارٹ سرکٹ کرنٹ ویلیو بالکل پروٹیکشن ڈیڈ زون کے اندر ہے۔

3. پیڈ ماؤنٹڈ ٹرانسفارمر 100 kva 13.8 kv کی اندرونی خرابی کی خصوصیات ہو سکتی ہیں۔ خود ٹرانسفارمر کو پہلے ہی انٹر ٹرن شارٹ سرکٹ یا کور کی خرابی کا سامنا کرنا پڑا، جس کے نتیجے میں شارٹ سرکٹ کرنٹ نسبتاً کم قیمت تک محدود ہے (لیکن پھر بھی ریٹیڈ کرنٹ سے بہت زیادہ ہے)، جو فیوز کو فوری طور پر پگھلانے کے لیے کافی نہیں ہے لیکن مسلسل حرارت پیدا کرنے کے لیے کافی ہے۔

4. چیک کریں کہ آیا یہ پیڈ ماؤنٹڈ ٹرانسفارمر 100 kva 13.8 kv Dyn11 یا Yyn0 میں منسلک ہے۔ جب کم وولٹیج کی طرف تین فیز کا شارٹ سرکٹ ہوتا ہے، تو کیا ہائی وولٹیج کی طرف ایسی صورت حال ہوگی جہاں نان فالٹ فیزز کا کرنٹ نمایاں طور پر نہیں بڑھتا، اس طرح اپ اسٹریم صفر ترتیب یا منفی ترتیب کے تحفظ کو فعال ہونے سے روکتا ہے۔

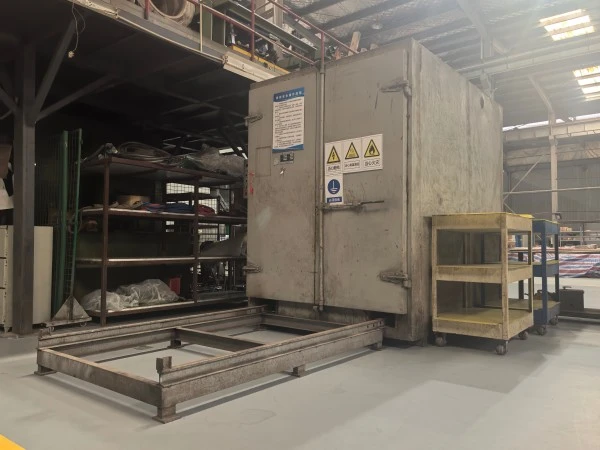

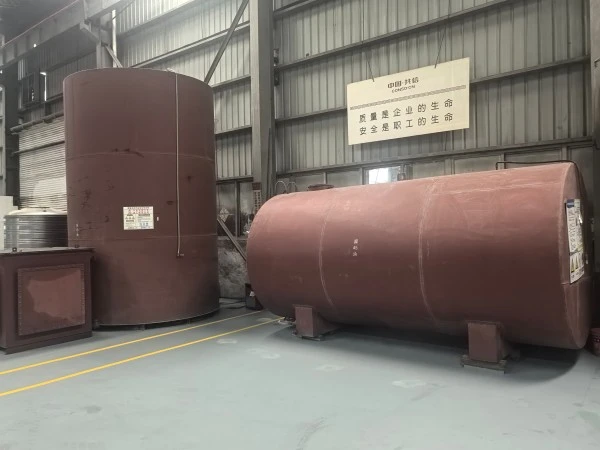

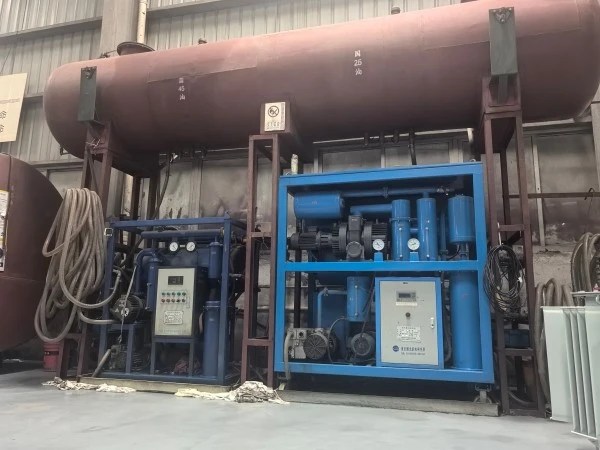

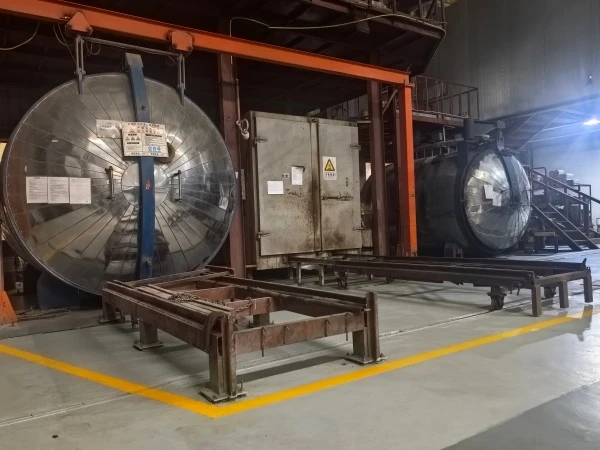

سامان

پروڈکٹ ڈیٹیل

رنگ کی قسم

ٹرمینل کی قسم

ٹرانسفارمر باڈی

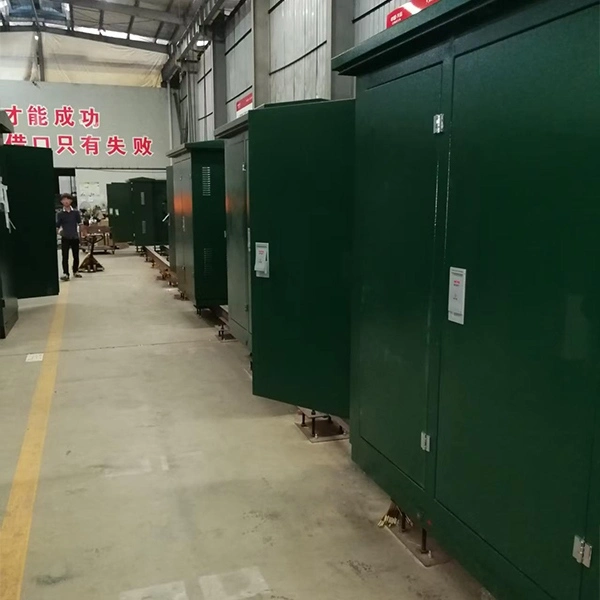

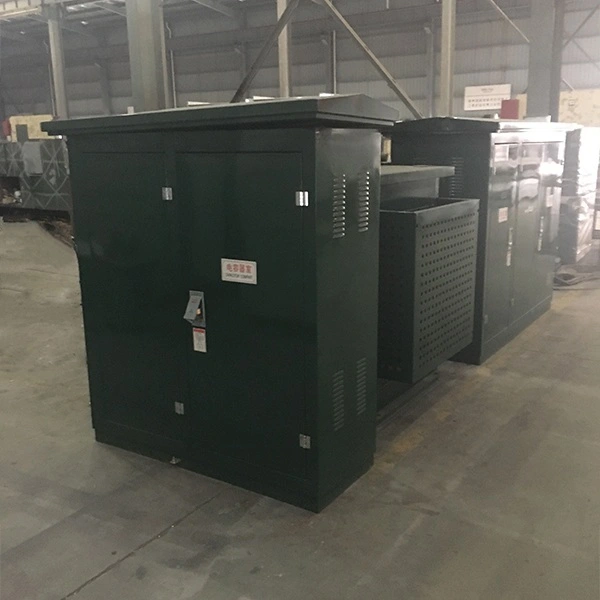

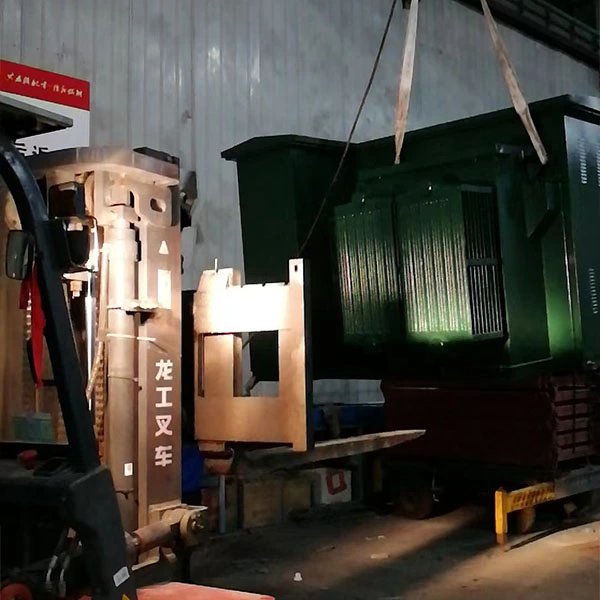

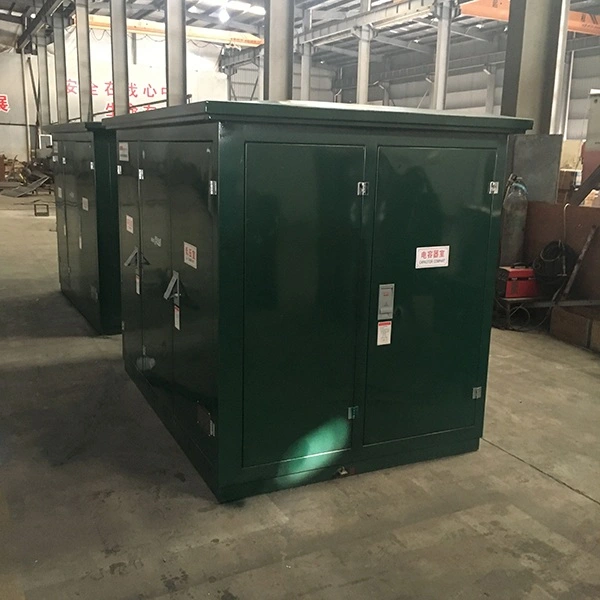

پروڈکٹ عمل میں ہے۔

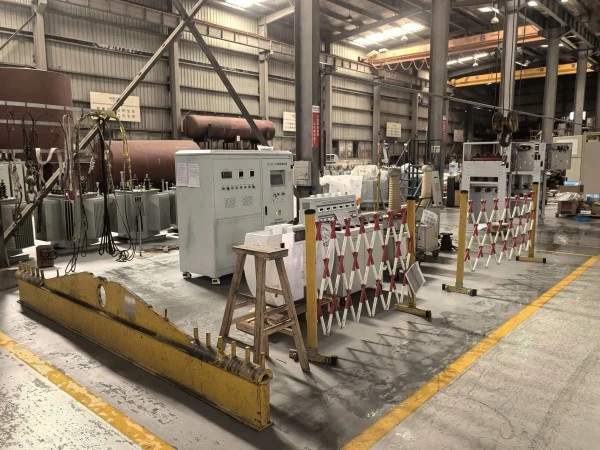

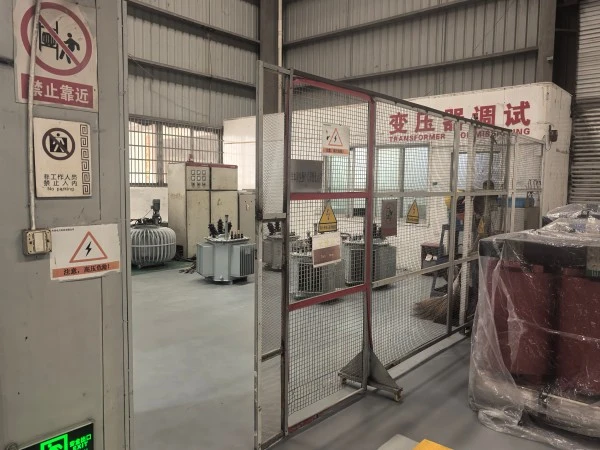

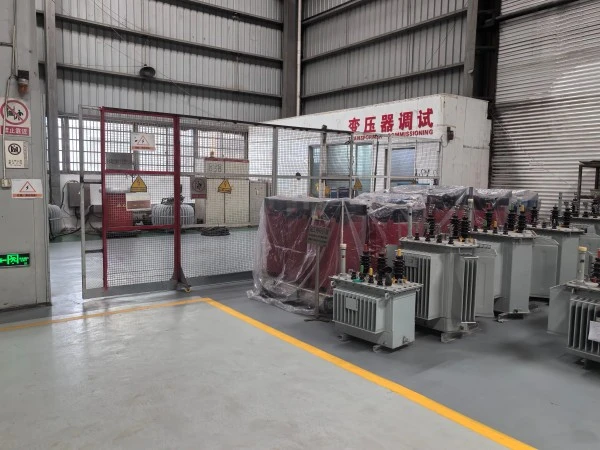

ٹیسٹ سینٹر

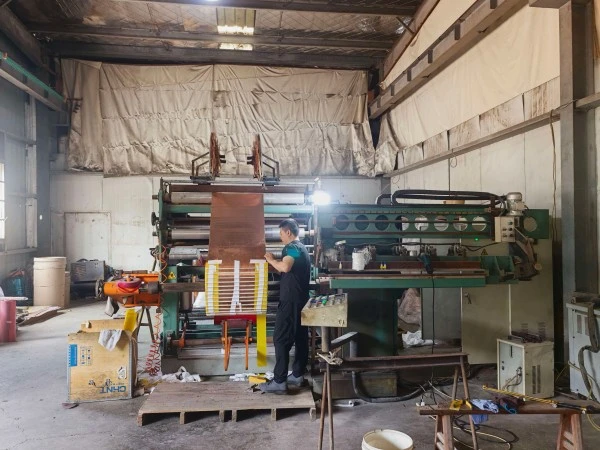

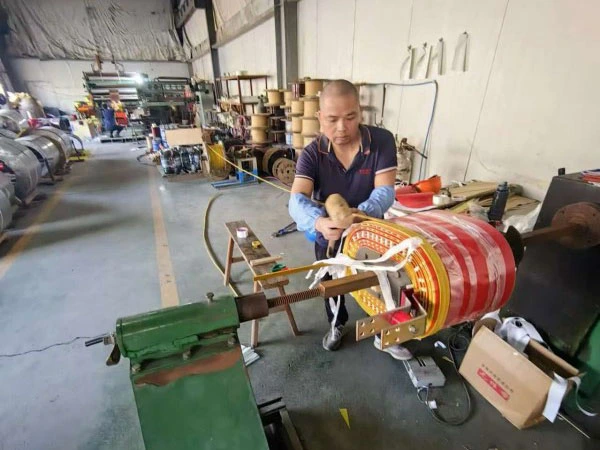

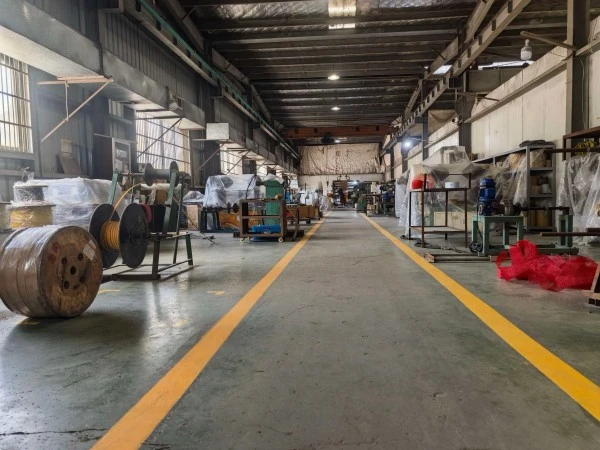

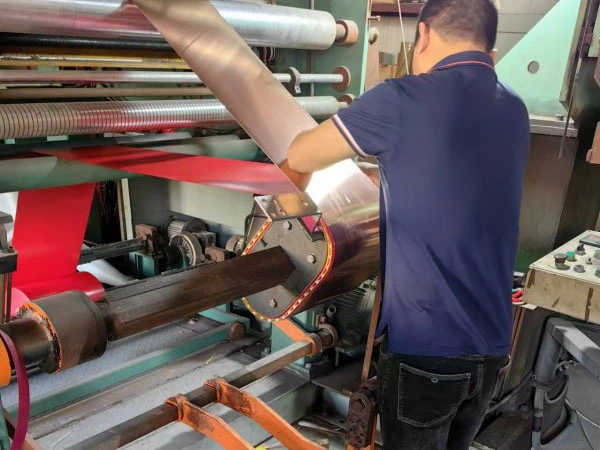

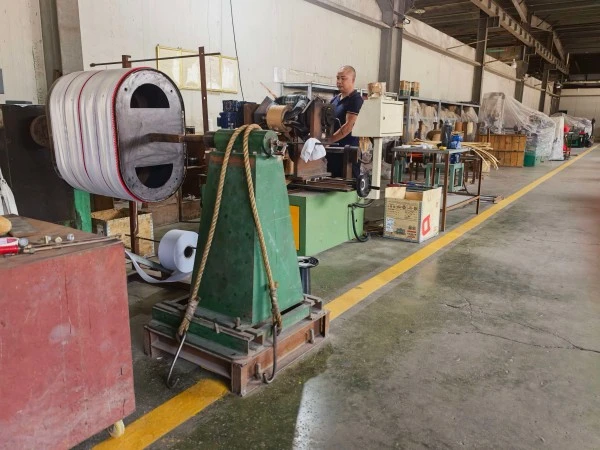

سمیٹنے والی ورکشاپ
